Cartographie aérienne par drone en Normandie
Une vue précise du site. Des données utiles aux études.
Solution’Air réalise des prestations de cartographie par drone pour les professionnels du BTP, du VRD, de l’industrie et des bureaux d’études en Normandie. L’acquisition aérienne et le traitement des images permettent de produire des orthophotos géoréférencées et des supports de repérage adaptés au projet.
Le but : disposer d’une représentation récente du terrain et de ses équipements, pour préparer les travaux, mettre à jour des documents ou échanger sur une base commune.
Une cartographie par drone réellement exploitable
L’orthophoto ne sert pas uniquement à illustrer un site. Elle fournit une base pour repérer les accès, les bâtiments, les réseaux visibles et les emprises. Selon la précision vérifiée et le référentiel retenu, elle peut également contribuer aux mesures et aux documents de travail.
BTP & VRD
Documenter une plateforme, préparer des travaux ou repérer les abords d’un chantier à partir d’une vue aérienne détaillée.
Sites industriels
Visualiser bâtiments, équipements, voies d’accès et organisation d’un site pour faciliter les échanges entre services techniques.
Bureaux d’études & aménagement
Disposer d’un fond de plan visuel récent pour compléter les études, préparer des mises à jour ou annoter les zones concernées.
Du terrain à l’orthophoto
Une cartographie exploitable commence par la préparation des vols et du géoréférencement. Les exemples ci-dessous montrent à la fois un résultat d’orthophotographie et le matériel employé pour les acquisitions GNSS / RTK.

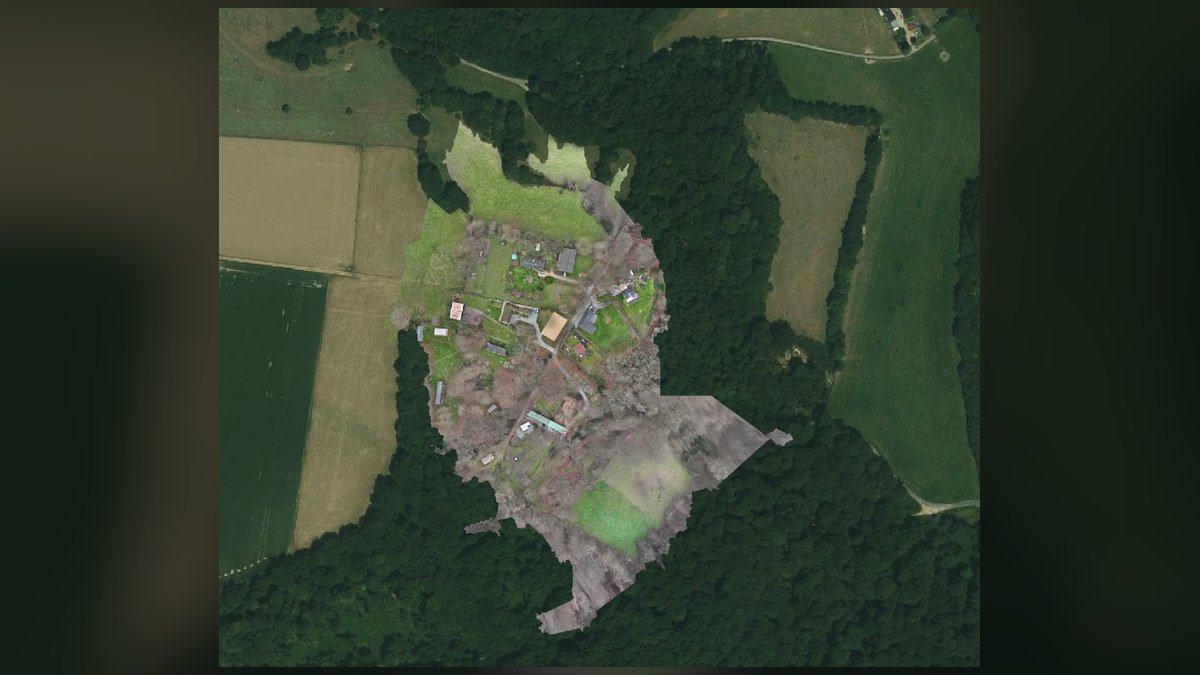

Lire une emprise dans son environnement
Une orthophoto facilite la compréhension d’un terrain, de ses limites apparentes, de ses chemins d’accès et de ses abords. Elle ne constitue pas, à elle seule, un bornage ou un document cadastral.

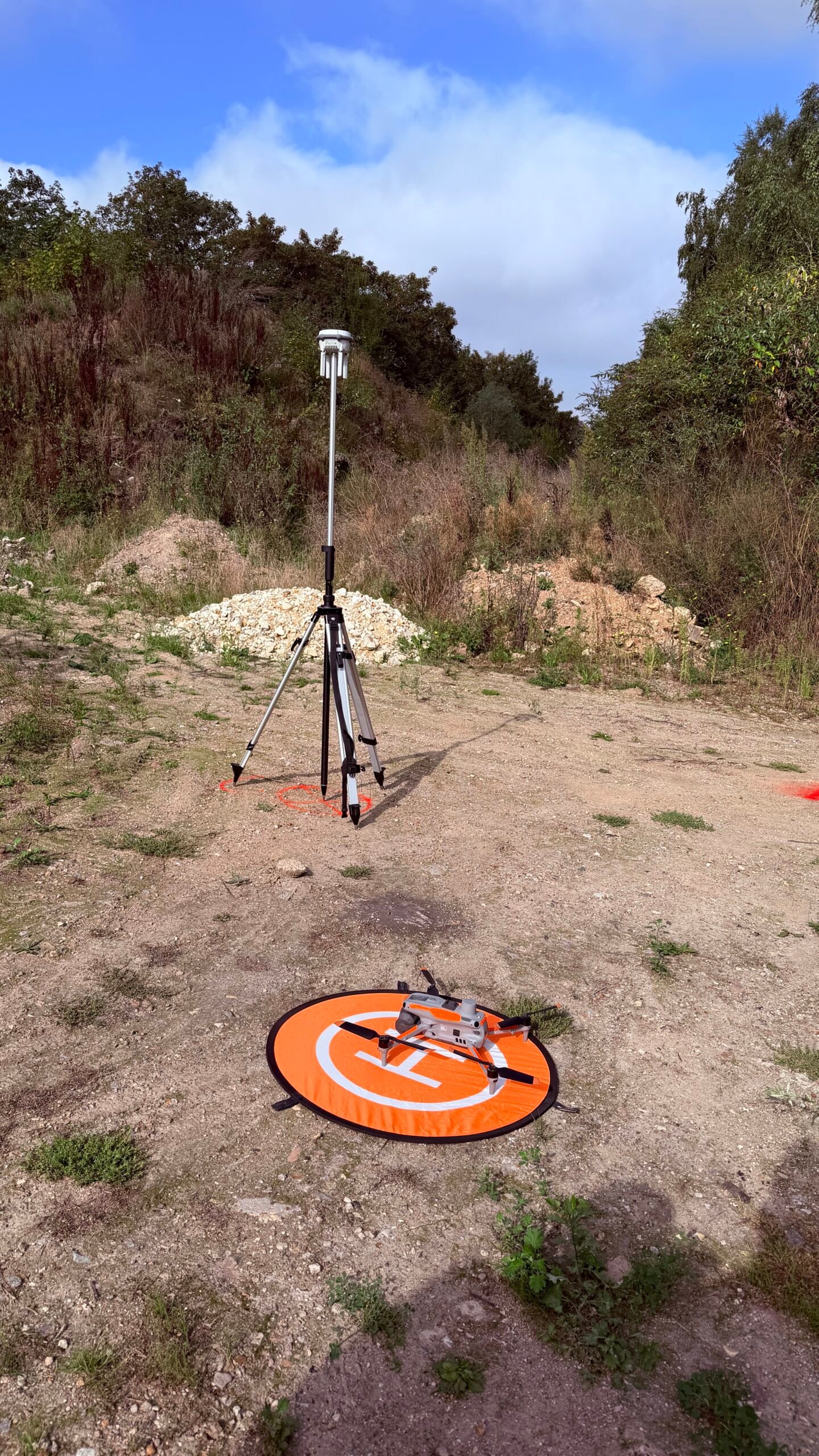

Une acquisition pensée pour le géoréférencement
Le Matrice 4E et la station GNSS D-RTK 3 participent à la préparation de relevés géoréférencés. Selon le site, des points d’appui ou de contrôle au sol peuvent compléter le dispositif.
Trois étapes pour un relevé maîtrisé
Objectif & référentiel
Surface, précision visée, accès, contraintes aériennes et système de coordonnées sont définis selon l’usage du client.
Vols et contrôles
Captation des images avec recouvrement adapté, acquisition RTK lorsqu’elle est possible, puis utilisation éventuelle de points de contrôle au sol.
Traitement & export
Production et vérification de l’orthophoto, préparation des formats demandés et livraison avec les informations utiles sur le référentiel.
À retenir : le RTK améliore le positionnement des prises de vue, mais ne garantit pas à lui seul la précision finale de toute l’orthophoto. Le contrôle dépend de la mission, de la qualité du terrain et des points de vérification disponibles. Les relevés ne remplacent pas un bornage foncier.
Des fichiers adaptés à vos outils
Le type de livraison se définit avant l’intervention : consultation visuelle, mise à jour d’un plan, étude technique ou intégration dans un environnement SIG / DAO. Chaque besoin implique un niveau de contrôle et des fichiers différents.
Orthophoto géoréférencée
Fichier GeoTIFF selon le système de coordonnées convenu, pour un usage dans un SIG ou comme fond de plan. Des images de consultation peuvent compléter la livraison.
Documents pour étude
Extraits annotés, repérages PDF et exports complémentaires selon le dossier. Un format DXF/DWG ou une donnée altimétrique peut être étudié si l’usage est précisé au devis.
Pour les relevés nécessitant un nuage de points, un maillage ou un modèle 3D, consultez la page Photogrammétrie 3D. Pour les estimations de stocks et mouvements de matériaux, découvrez la cubature par drone.
La cartographie aérienne en pratique
Quelle différence entre orthophoto et photographie aérienne ?
Une photographie classique représente une scène selon la perspective de la caméra. L’orthophoto fait l’objet d’une correction géométrique et peut être livrée avec un géoréférencement, afin de servir de support de repérage ou de mesure lorsque sa qualité a été contrôlée.
Les fichiers peuvent-ils être exploités dans QGIS ou AutoCAD ?
Une orthophoto GeoTIFF peut être intégrée dans un SIG comme QGIS. Pour AutoCAD, le mode d’intégration et les exports nécessaires sont à préciser en amont selon les logiciels et les restrictions informatiques du client.
Intervenez-vous sur des sites industriels ou de grandes surfaces ?
Oui, sous réserve de la faisabilité réglementaire et technique. Les surfaces étendues, les environnements industriels et les contraintes d’accès font l’objet d’une étude et d’un devis adaptés.
Un terrain à relever ? Parlons du livrable.
Indiquez la localisation, la surface approximative, l’objectif du relevé et le format attendu. Solution’Air pourra définir une méthode et proposer un devis adapté.
