Photogrammétrie drone en Normandie
Du relevé aérien aux données exploitables.
Solution’Air réalise des prestations de photogrammétrie drone en Normandie pour documenter des terrains, bâtiments et ouvrages. L’acquisition d’images, leur traitement et les contrôles adaptés à la mission permettent de produire des orthophotos, nuages de points et modèles 3D destinés aux professionnels.
L’objectif : remettre des supports utiles aux études, à la préparation des travaux et à la compréhension d’un site, plutôt qu’une simple série de photographies.
Des relevés qui servent réellement
Les données obtenues ne se limitent pas au modèle 3D. Selon le projet, elles permettent aussi de visualiser l’emprise d’un site, d’en documenter les détails ou de préparer une analyse altimétrique.
Une vue d’ensemble exploitable

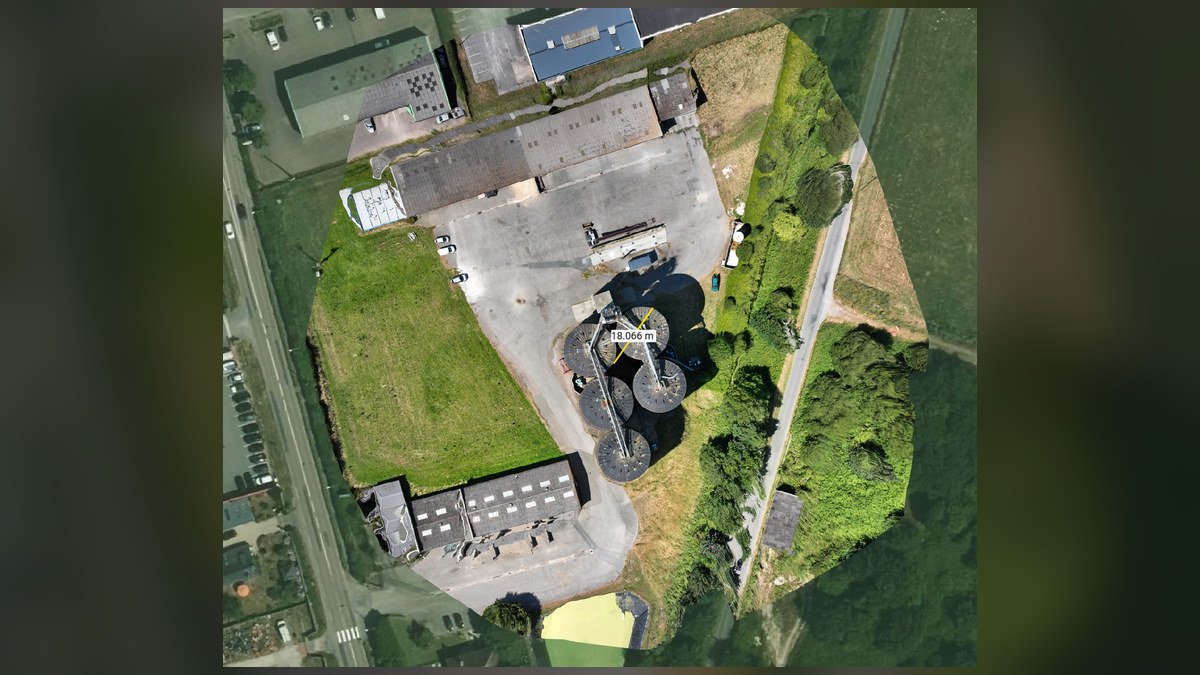

L’orthophoto offre une représentation corrigée géométriquement du terrain ou du site. Elle peut faciliter les repérages, les annotations et la mise à jour des documents de travail lorsqu’elle est produite et contrôlée pour cet usage.
Lire les variations du terrain
Une représentation altimétrique facilite la lecture des différences de hauteur. En fonction des données disponibles, les traitements peuvent également fournir un MNS ou un MNT, selon une méthode définie au préalable.
Formats de livraison selon besoin : GeoTIFF, LAS/LAZ, maillage 3D et autres exports compatibles avec les outils du client, à définir avant la prestation. Les mesures figurant dans les captures sont illustratives et ne constituent pas une précision garantie.
Pour les projets qui exigent une lecture précise de l’existant
BTP & VRD
Relevés de sites, emprises, plateformes et terrains pour préparer un projet ou suivre des évolutions.
Architecture & études
Documentation de bâtiments, d’ouvrages et de leur environnement comme support à la conception et aux échanges techniques.
Industrie & patrimoine
Représentation 3D d’installations, silos, structures ou ouvrages pour améliorer leur compréhension et préparer une intervention.
Une acquisition rigoureuse, puis un traitement contrôlé
La qualité finale dépend autant de la préparation du relevé que du traitement informatique et du contrôle des résultats.
Préparer la mission
Définition de l’emprise, de la précision recherchée, des contraintes de vol et des livrables attendus.
Acquérir les images
Vols avec recouvrement adapté, positionnement RTK lorsque possible et points au sol si la mission le nécessite.
Traiter et vérifier
Reconstruction, géoréférencement, contrôles indépendants selon l’enjeu et préparation des exports convenus.
Référentiels et précision : le système RGF93/Lambert-93, les coordonnées verticales et les exigences de contrôle se définissent selon le projet. Le RTK améliore le positionnement, mais ne garantit pas à lui seul la précision d’un modèle. Des points de contrôle indépendants peuvent être utilisés pour qualifier les résultats.
Voir une démonstration vidéo d’un maillage 3D d’ouvrage
Exemple de restitution visuelle. Le rendu 3D ne remplace pas une expertise structurelle spécialisée.
Comprendre la photogrammétrie drone
Quelle différence entre une photographie aérienne et une orthophoto ?
L’orthophoto est un assemblage d’images corrigé géométriquement à partir d’un traitement photogrammétrique. Selon les contrôles et le géoréférencement réalisés, elle peut servir à des repérages ou à des mesures adaptées au projet.
Le RTK rend-il les points de contrôle inutiles ?
Non, pas systématiquement. Le RTK améliore le positionnement des prises de vue, mais la précision finale dépend aussi du terrain, de l’acquisition, du traitement et des contrôles indépendants.
Quels fichiers peuvent être remis à un bureau d’études ?
Selon la mission, Solution’Air peut fournir une orthophoto GeoTIFF, un nuage de points LAS/LAZ, des modèles 3D ou des données altimétriques. Les formats, référentiels et niveaux de détail sont définis avant intervention.
Un terrain, un bâtiment ou un ouvrage à relever en 3D ?
Précisez la localisation, l’emprise, l’usage final des données et les formats attendus. Solution’Air pourra proposer une méthode d’acquisition et des livrables adaptés.
